Staatsspoor / NS 20 meter draaischijf

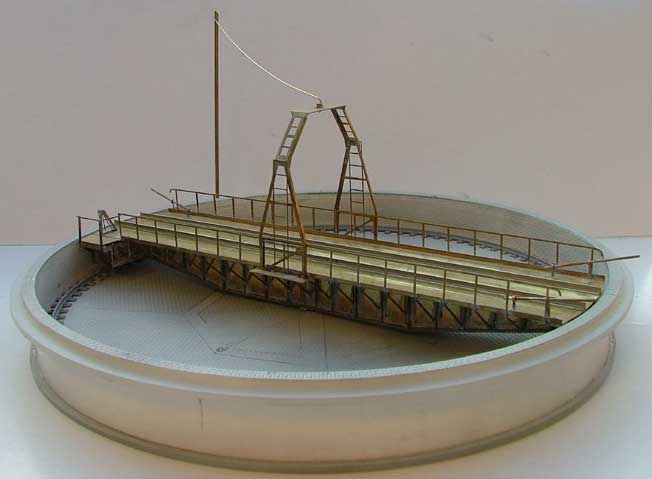

Het prototype in de kuil.

Foto: het prototype met een beugel erop voor elektrische aandrijving. Deze was niet op alle schijven aanwezig, diverse hadden een sleeprail in de put of geheel geen elektrische aandrijving.

In voorbereiding is de productie van een authentieke Nederlandse 20 meter draaischijf. Het voorbeeld werd al vanaf 1914 door de Staatsspoorwegen gebouwd en kwam op diverse plaatsen in het land voor. Oorspronkelijk waren ze alle handmatig bediend echter al vrij snel werd alsnog een elektrische aandrijving aangebouwd. Daarbij verviel een duwboom en werd een stuk aan één kant aangebouwd waarbij een klein extra bordesje verscheen. Hierop kwam een hendelwerk om bij stroom toch de schijf te kunnen bedienen en een bedienkast voor de elektrische aandrijving. De stroomvoorziening liep via een sleeprail op houten klossen inde draaischijfput of, zoals bij het afgebeelde prototype, via een beugel midden op de schijf. Daar ging een voedingsdraad naartoe vanaf de zijkant van de draaischijf. Deze draaischijven zijn tot in de jaren vijftig in gebruik geweest al werden veel exemplaren later door de veel minder diepe moderne NS schijven vervangen zoals ook nu nog in Tilburg te vinden is.
De draaibrug van dit model zal bestaan uit messing etswerk met veel fijne details zoals het hekwerk, klinknagels enz. De vloer is voorzien van wafelplaat profiel. Spoorstaven kwamen boven de vloer uit en worden op styreen strips gelijmd i.v.m. isolatie. De put bestaat uit kunststof gietwerk. Een aandrijving en aansluiting van de sporen wordt niet geleverd, enkele suggesties kunt u echter in de bouwbeschrijving terugvinden. Op dit moment is nog niet bekend wanneer dit model gereed is, wel zal het enkel als bouwset worden geleverd.
De prijs zal ca. € 120,- bedragen en bestellen is reeds mogelijk.

Draaischijf 20m    Prijs ca € 120,-
